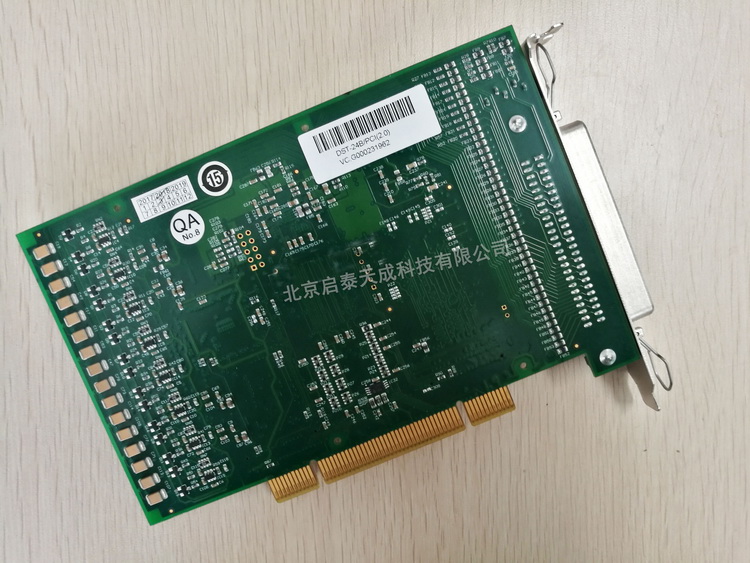

三汇数字话机录音卡DST-24B/PCI+

一、 三汇数字话机录音卡DST-24B/PCI+ 功能描述
1、数字电话线高阻并线录音
2、多种方式实现录音停止/启动
3、支持 24 通道同时录音，不同的通道可以同时进行不同格式的录音
4、支持每个通道上行、下行单向录音或上下行混合录音
5、支持接收主被叫号码
6、同步获取录音过程中的话机显示内容
7、用户话机按键接收
8、通话/静音检测
9、录音操作支持自动增益控制（AGC）
10、呼叫进程监控
11、自动检测主板上是否安装了业务模块和数量
12、多种线路故障检测和报警，包括断线、电平、信噪比和同步B1、B2 语音通道切换
13、DST-24B/PCI+、DST-24B/PCI+(2.0)和 DST-24B/PCIe+(2.0)型录音卡另外还支持硬件处理的 MS-GSM、G.729A 和 MP3 格式的编码
二、 三汇数字话机录音卡DST-24B/PCI+性能特点
1、PCI  卡支持 PCI 2.2  总线
符合 PCI 2.2 总线标准，采用通用型 PCI 设计，支持 3.3V 及 5V 环境，突发数据传送速率高达 132MB/s；可在 PCI-X 插槽上使用；支持即插即用（PNP），无需任何跳线设置。
2、PCIe  卡支持 PCIe  总线
DST-24B/PCIe(2.0)及 DST-24B/PCIe+(2.0)两种板卡采用 PCIe X1 设计，支持 PCIeX1、X2、X4、X8 和 X16 插槽。
3、支持 DMA  数据传输格式
板卡具有 DMA 数据传输功能。使用该功能时，主机读取板卡数据，不占用主机 CPU资源，可充分提高单机录音线容量。
4、模块化结构设计 模块化结构设计
板卡采用模块化结构设计，配置灵活，板卡底板自带 8 路录音单元。此外，单个模块可支持 8 条数字电话线的录音，单卡最多可插 2 个录音模块，适用于密度高低不同的各种场合。
5、采用 采用 RJ21  接口
板卡采用交换机常用的 50 芯 RJ21 插座，连接方便可靠，故障率低。附有 24 路 RJ11接线盒，可以方便用户直接使用 RJ11 进行连接。
6、高可靠板对板连接器 高可靠板对板连接器
模块连接采用高精度贴片板对板连接器，秉承了三汇公司一体化语音卡体积小巧、可靠性高的特点。
7、1 ～24  路高阻数字线路监听
该卡采用 2 线或 4 线高阻并线接入方式，可根据需要在数字交换机与数字电话机之间灵活设置监听接入点，广泛地应用在不同型号的数字交换机和不同类型的数字电话机的录音系统中。
8、 可编程的信号音检测器 可编程的信号音检测器
可编程的信号音检测器，能检测任意频率的单/双音频信号音，方便地与各种型号交换机和集团电话配合使用。
9、 线路原始码流录制功能 线路原始码流录制功能
本板卡在使用时，如发现监控线路出现问题，通过远程调试或用户配合，可尽快定位问题，查出问题。
10 远程支持新型号交换机 远程支持新型号交换机
新型号的交换机不需要到现场支持，可通过远程解决。
11、 高阻抗录音 高阻抗录音
交流阻抗高达 1K欧以上，不影响被监控信号的传输。
12、可现场升级的硬件电路 可现场升级的硬件电路
采用可现场升级的硬件电路，支持不同型号的交换机和数字电话时无需更换硬件，通过软件配置即可。目前已支持 Alcatel、Avaya、NEC、Siemens、Nortel 等十几种主流交换机。
13、 语音处理与信令分析 语音处理与信令分析
单卡即可完成语音处理、呼叫信令分析的全部功能，无需任何资源卡或外接设备，即可构成录音系统。
14、支持多种语音编解码格式 支持多种语音编解码格式
支持硬件处理的 A-Law(G.711)、μ-Law、IMA-ADPCM，以及软件处理的 16-bit linearPCM、MP3 格式的编解码。支持 WINDOWS 标准的 WAV 文件，录制的语音文件可以通过 Cooledit 等声音工具进行编辑和播放。DST-24B/PCI+、DST-24B/PCI+(2.0)和DST-24B/PCIe+(2.0)型录音卡另外还支持硬件处理的 MP3、MS-GSM 和 G.729A 格式的编码。
15、具备音频输出接口 具备音频输出接口
板卡上的第一个通道（0#）集成了模拟音频放大电路及输出插座，可直接连接耳机或音箱，通过简单的函数调用就可以对指定通道上的声音进行实时监听及声音回放。

三、三汇数字话机录音卡DST-24B/PCI+规格参数

外形尺寸：
      长×宽＝160×111mm²（不含固定片）
重量：
      约 200g（含 2 个 8 通道模块）
环境要求：
      工作温度：0℃—55℃
      储存温度：-20℃—85℃
      湿  度：8%— 90% 无结露
      储存湿度：8%— 90% 无结露
录放音技术指标：
      录放音编解格式： CCITT A/μ-Law   64kbps
                                  IMA ADPCM   32kbps
      高倍压缩格式录音： GSM   13.6kbps
                                     G.729A   8kbps
                                     MP3   8kbps，16kbps
      音频输出功率：≥50mW（耳机驱动）
      录放音失真度：≤2％
      频响：300-3400Hz(±3dB)
      信噪比：≥38dB 系
      系统最大容量： 每个系统最多可容纳 10 块 24B 录音卡同时运行，每个录音卡最多 24 个通道
电源要求：
      +3.3V DC：1300mA
      +12V DC：350mA
      最大消耗功率：≤8.5W（仅 PC 电源）
阻抗：
      录音模块输入阻抗：≥1000Ω AC
      电话线对微机隔离绝缘电阻：≥20MΩ/500V DC
音频编解码速率：
      16Bit PCM     128kbps
      8Bit PCM     64kbps
      A-Law     64kbps
      μ-Law     64kbps
      VOX     32kbps
      ADPCM    32kbps
      GSM    13.6kbps
      MP3    8kbps，16kbps
      G.729A     8kbps
采样率：
      8kHz
安全防护：
      防雷击能力：4 级
